الفرق بين القاطع الرئيسي والقواطع الفرعية في لوحة الكهرباء

ما هو القاطع الرئيسي

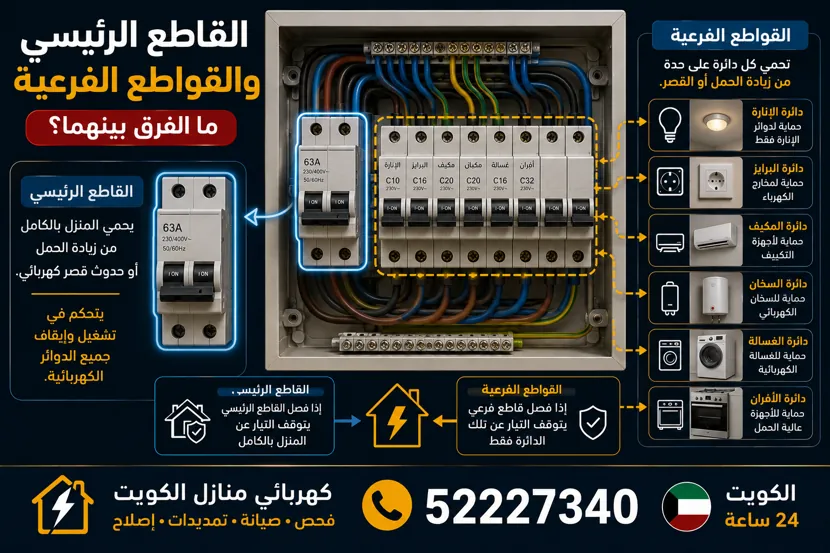

القاطع الرئيسي (المين) هو أكبر قاطع في لوحة الكهرباء، ويقع غالباً في أعلى اللوحة أو في طرفها، والتغذية القادمة من العداد تدخل إليه أولاً قبل أن تتوزع على بقية القواطع. بمعنى آخر: كل تيار يدخل البيت يمرّ من خلاله. مهمّته الأساسية أن يمنح البيت نقطة فصل واحدة تُوقف الكهرباء عن اللوحة كلها، وأن يحمي الكيبل المغذّي الواصل من العداد إلى اللوحة من التحميل الزائد.

سعة القاطع الرئيسي أعلى من سعات القواطع الفرعية، وتُختار بحسب مقطع الكيبل المغذي وحجم الحمل المتوقع للسكن. ولهذا لا يُقاس اختياره بعدد الغرف ولا برغبة صاحب البيت في «قاطع أقوى»، بل بمقارنة الحمل مع قدرة الكيبل الذي يغذي اللوحة.

ما هي القواطع الفرعية

القواطع الفرعية هي الصف الأصغر داخل اللوحة، وكل واحد منها يقف على رأس دائرة واحدة: دائرة إنارة، دائرة أفياش لغرفة، خط مكيّف، خط سخان، خط مطبخ. من هذا القاطع يخرج السلك (الواير) إلى نقاط تلك الدائرة فقط، وعلى قدر مقطع ذلك السلك تُحدَّد سعة القاطع.

الفائدة العملية للتقسيم أن العطل يبقى محصوراً. لو حدث تماس في غسالة على خط المغسلة، يفصل قاطع تلك الدائرة وحده وتبقى الإنارة والثلاجة تعمل. ولهذا يُعدّ ازدحام البيت كله على قاطعين أو ثلاثة علامة على لوحة قديمة تحتاج مراجعة، لأن أي عطل صغير يطفئ نصف البيت ويصعب تحديد مصدره.

تسمية القواطع على اللوحة (مطبخ، إنارة صالة، مكيّف غرفة) ليست ترفاً؛ فهي أول ما يختصر وقت التشخيص عند أي عطل.

وظيفة كل نوع

الوظيفة المشتركة بين النوعين واحدة: قطع التيار قبل أن تصل الحرارة في السلك إلى حدّ خطر. الاختلاف في نطاق المسؤولية.

• القاطع الرئيسي: يحمي الكيبل المغذي واللوحة ككل، ويوفّر فصلاً عاماً قبل أي عمل على اللوحة.
• القاطع الفرعي: يحمي سلك دائرته والنقاط المتصلة به، ويفصل عند حمل زائد أو تماس على تلك الدائرة تحديداً.

وينبغي التفريق بين هذين وبين القاطع التفاضلي الذي يراقب تسرب التيار إلى الأرض لا شدّته، وهو موضوع مستقل شرحناه في الفرق بين التأريض والقاطع التفاضلي.

ماذا يحدث عند فصل القاطع الرئيسي

عند فصله تنقطع الكهرباء عن اللوحة كلها: الإنارة، الأفياش، المكيفات، كل شيء. وإذا فصل من تلقاء نفسه فالرسالة مختلفة تماماً عن رسالة القاطع الفرعي، لأن المشكلة هنا في مستوى أعلى من دائرة واحدة. الاحتمالات الشائعة:

• مجموع الأحمال العاملة في وقت واحد تجاوز سعة الرئيسي، وغالباً في ذروة الصيف مع تشغيل المكيفات والسخانات معاً.
• عطل قوي على إحدى الدوائر لم يفصله قاطعها الفرعي في الوقت المناسب، فسبقه الرئيسي.
• ارتخاء أو تلف في التوصيلات داخل اللوحة عند مدخل التغذية.
• قاطع رئيسي ضعف داخلياً بعد سنوات من الحرارة والفصل المتكرر فصار يفصل عند حمل أقل من سعته.

وإن انطفأ البيت دون أن يكون القاطع في وضع الفصل، فالمشكلة على الأرجح خارج اللوحة: انقطاع عام أو خلل في التغذية قبلها.

ماذا يعني فصل قاطع فرعي وحده

فصل قاطع فرعي واحد رسالة دقيقة ومفيدة: العطل محصور في دائرة معروفة. والخطوة التشخيصية الأولى ليست رفع القاطع، بل ملاحظة ما الذي انطفأ وما الذي كان يعمل لحظة الفصل.

1. حدّد المساحة التي انقطعت عنها الكهرباء واقرأ اسم القاطع المفصول.
2. تذكّر آخر جهاز شُغّل قبل الفصل مباشرة؛ الفصل اللحظي عند تشغيل جهاز بعينه يوجّه الشك إلى الجهاز أو مقبسه.
3. افصل أجهزة تلك الدائرة، فإن استقر القاطع بعدها عاد الشك إلى الأجهزة لا إلى التمديد.
4. إن فصل القاطع وهو بلا أحمال، فالخلل في التمديد نفسه ويحتاج فحص فني.

ومن الفروق المهمة أن الفصل الفوري القوي عند الرفع يميل إلى التماس، بينما الفصل بعد دقائق من التشغيل يميل إلى الحمل الزائد. التفصيل في أسباب فصل القاطع باستمرار.

جدول مقارنة سريع

هل الفصل يعني أن القاطع تالف؟

في الأغلب لا. القاطع الذي يفصل يؤدي وظيفته بدقة، والفصل إنذار لا عطل. الخطأ الشائع أن يُبدَّل القاطع لأنه «يفصل كثيراً»، فتُزال بذلك أداة الإنذار ويبقى السبب الحقيقي مختبئاً في السلك أو الجهاز.

لكن هناك حالات يكون القاطع فيها هو الطرف المتضرر فعلاً: أن يفصل عند حمل بسيط جداً لم يكن يفصل عنده سابقاً، أو ألا يثبت في وضع التشغيل، أو يبقى في وضع وسط بين الفصل والتشغيل، أو أن يسمع منه صوت طقطقة، أو تظهر آثار حرارة على بدنه أو على البراغي المتصلة به. عندها يُفحص القاطع ويُقارن سلوكه بغيره على اللوحة نفسها قبل الحكم عليه.

أسباب سخونة القاطع

حرارة القاطع لا تولد من فراغ؛ فهي في الغالب ناتج مقاومة في نقطة تلامس أو حمل يتجاوز المصمَّم له. أشهر الأسباب:

رائحة بلاستيك ساخن من اللوحة، أو اسوداد حول قاطع، حالة لا تحتمل التأجيل. لا يُفتح غطاء اللوحة ولا يُشدّ برغي داخلها من غير مختص؛ فالأطراف داخل اللوحة تبقى حية حتى مع فصل بعض القواطع.

متى يحتاج القاطع فحصاً أو تبديلاً

الفحص يسبق التبديل دائماً، لأن تبديل قاطع سليم لا يعالج شيئاً. الحالات التي تستدعي فحصاً مهنياً:

1. تكرار فصل قاطع بعينه مع أن أحمال دائرته لم تتغير.
2. سخونة ملموسة أو تغيّر لون في بدن القاطع أو في السلك المتصل به.
3. قاطع لا يثبت عند الرفع أو يعود للفصل فوراً بلا حمل.
4. فصل القاطع الرئيسي بشكل متكرر بينما لا يفصل أي قاطع فرعي.
5. لوحة قديمة بقواطع مختلطة الأنواع أو بلا تأريض واضح.
6. ظهور صوت طقطقة أو اهتزاز من داخل اللوحة.

وقد يتبيّن بعد الفحص أن العلاج توزيع أحمال أو تصحيح خط، وقد يتبيّن أن اللوحة نفسها استهلكت عمرها فتكون المعالجة أوسع؛ وهذا ما فصّلناه في متى يجب تغيير لوحة الكهرباء. وفي الحالتين يبقى القرار قائماً على فحص فعلي للتوصيلات والأحمال لا على تخمين، وهو ما تقوم به خدمة كهربائي المنازل ضمن زيارة فحص واحدة.

خلاصة الأمر أن القاطع الرئيسي يخبرك أن المشكلة في مستوى اللوحة أو التغذية، والقاطع الفرعي يخبرك بعنوان الدائرة المسؤولة. قراءة هذه الرسالة بصورة صحيحة توفّر عليك نصف وقت التشخيص، وتمنع أخطر عادة في البيوت: رفع القاطع مراراً حتى يهدأ.
